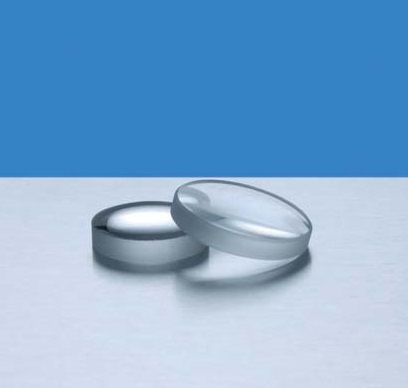

シングルレンズ（平凸レンズ（BK-7))
焦点距離公差 |
±2％以内 |
|
外寸寸法公差 |
＋0 |
|
中心厚公差 |
±0.1mm |
|
設計波長 |
587.6nm |
|
屈折率 |
1.5163（BK7） |
|
コーティング |
広帯域減反射単層膜コーティング |
・平凸レンズは入射した光を集光し、物体の実像を作ります（条件により虚像になります）。
・無限遠の物体を結像させるときは、図にようにレンズの平面を結像側に向けます。
製品番号 |
D(mm) |
f(mm) |
B.f(mm) |
t1(mm) |
t2(mm) |
価格 |
SPPK-10-15 |
10 |
15 |
13.02 |
3.0 |
1.17 |
\4,500 |
SPPK-10-20 |
10 |
20 |
18.02 |
3.0 |
1.71 |
\4,500 |
SPPK-10-25 |
10 |
25 |
23.02 |
3.0 |
2.00 |
\4,500 |
SPPK-10-30 |
10 |
30 |
28.02 |
3.0 |
2.17 |
\4,500 |
SPPK-10-40 |
10 |
40 |
38.02 |
3.0 |
2.39 |
\4,500 |
SPPK-10-50 |
10 |
50 |
48.02 |
3.0 |
2.51 |
\4,500 |
SPPK-20-30 |
20 |
30 |
26.70 |
5.0 |
1.34 |
\5,000 |
SPPK-20-40 |
20 |
40 |
37.36 |
4.0 |
1.42 |
\5,000 |
SPPK-20-50 |
20 |
50 |
48.02 |
3.0 |
0.99 |
\4,500 |
SPPK-20-60 |
20 |
60 |
58.02 |
3.0 |
1.34 |
\4,500 |
SPPK-20-80 |
20 |
80 |
78.02 |
3.0 |
1.77 |
\4,500 |
SPPK-20-100 |
20 |
100 |
98.02 |
3.0 |
2.03 |
\4,500 |
SPPK-20-120 |
20 |
120 |
118.02 |
3.0 |
2.19 |
\4,500 |
SPPK-30-60 |
30 |
60 |
56.70 |
5.0 |
1.13 |
\7,000 |
SPPK-30-90 |
30 |
90 |
87.36 |
4.0 |
1.52 |
\6,000 |
SPPK-30-100 |
30 |
100 |
97.20 |
4.2 |
2.00 |
\6,000 |
SPPK-30-120 |
30 |
120 |
118.02 |
3.0 |
1.16 |
\6,000 |
SPPK-30-150 |
30 |
150 |
148.02 |
3.0 |
1.54 |
\6,000 |
SPPK-30-180 |
30 |
180 |
178.02 |
3.0 |
1.78 |
\6,000 |
SPPK-30-200 |
30 |
200 |
198.00 |
3.1 |
2.00 |
\6,000 |
SPPK-30-210 |
30 |
210 |
208.02 |
3.0 |
1.96 |
\6,000 |
SPPK-30-240 |
30 |
240 |
238.02 |
3.0 |
2.09 |
\6,000 |
SPPK-40-60 |
40 |
60 |
54.06 |
8.5 |
1.19 |
\9,000 |
SPPK-40-80 |
80 |
15 |
75.38 |
7.0 |
1.84 |
\8,500 |
SPPK-40-100 |
100 |
15 |
96.04 |
6.0 |
1.98 |
\8,000 |
SPPK-40-120 |
40 |
120 |
116.70 |
5.0 |
1.69 |
\7,500 |
SPPK-40-160 |
40 |
160 |
157.36 |
4.0 |
1.55 |
\3,200 |
SPPK-40-200 |
40 |
200 |
197.36 |
4.0 |
2.05 |
\7,500 |
SPPK-40-240 |
40 |
240 |
237.36 |
4.0 |
2.38 |
\7,500 |
SPPK-40-280 |
40 |
280 |
277.36 |
4.0 |
2.61 |
\7,500 |
SPPK-40-320 |
40 |
320 |
317.36 |
4.0 |
2.61 |
\7,500 |
SPPK-50-500 |
50 |
500 |
497.90 |
3.2 |
2.00 |
\7,500 |
SPPK-50-700 |
50 |
700 |
698.10 |
2.9 |
2.00 |
\7,500 |
SPPK-54-75 |
54 |
75 |
67.09 |
12.0 |
1.05 |
\8,500 |
SPPK-54-100 |
54 |
100 |
93.41 |
10.0 |
2.39 |
\8,500 |
SPPK-54-125 |
54 |
125 |
119.72 |
8.0 |
2.09 |
\7,500 |
SPPK-54-150 |
54 |
150 |
145.38 |
7.0 |
2.15 |
\7,500 |
SPPK-54-200 |
54 |
200 |
196.04 |
6.0 |
2.41 |
\7,500 |
SPPK-54-250 |
54 |
250 |
246.70 |
5.0 |
2.15 |
\7,500 |
SPPK-54-300 |
54 |
300 |
296.70 |
5.0 |
2.63 |
\7,500 |
SPPK-54-350 |
54 |
350 |
347.36 |
5.0 |
2.98 |
\7,500 |
SPPK-54-400 |
54 |
400 |
397.36 |
4.0 |
2.23 |
\7,500 |
SPPK-54-500 |
54 |
500 |
497.36 |
4.0 |
2.59 |
\7,500 |
SPPK-80-120 |
80 |
120 |
108.50 |
17.4 |
2.80 |
\20,000 |
SPPK-80-150 |
80 |
150 |
140.80 |
14.0 |
2.90 |
\20,000 |
SPPK-80-160 |
80 |
160 |
152.09 |
12.0 |
1.68 |
\20,000 |
SPPK-80-200 |
80 |
200 |
193.41 |
10.0 |
1.95 |
\20,000 |
SPPK-80-240 |
80 |
240 |
234.06 |
9.0 |
2.38 |
\18,000 |
SPPK-80-320 |
80 |
320 |
315.38 |
7.0 |
2.09 |
\18,000 |
SPPK-80-400 |
80 |
400 |
396.04 |
6.0 |
2.10 |
\18,000 |
SPPK-80-800 |
80 |
800 |
596.70 |
5.0 |
3.06 |
\18,000 |
SPPK-100-250 |
100 |
250 |
242.09 |
12.0 |
1.93 |
\25,000 |
SPPK-100-600 |
100 |
600 |
596.04 |
7.0 |
2.94 |
\25,000 |
※在庫状況についてはお問い合わせください。
※「仕様および外観は改良のため予告なく変更することがあります」
