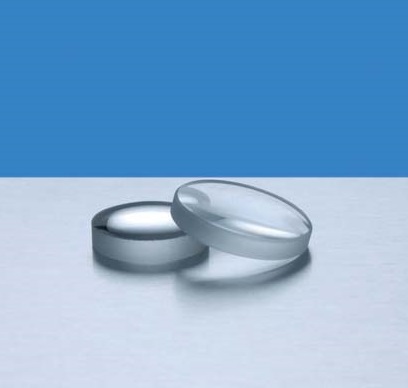

シングルレンズ（両凸レンズ（合成石英))
焦点距離公差 |
±2％以内 |
|
外寸寸法公差 |
＋0 |
|
中心厚公差 |
±0.1mm |
|
設計波長 |
587.6nm |
|
屈折率 |
1.5163（BK7） |
|
コーティング |
広帯域減反射単層膜コーティング |
・曲率半径の異なる両凸レンズは、物体の実像を作ります（条件により虚像になります）。

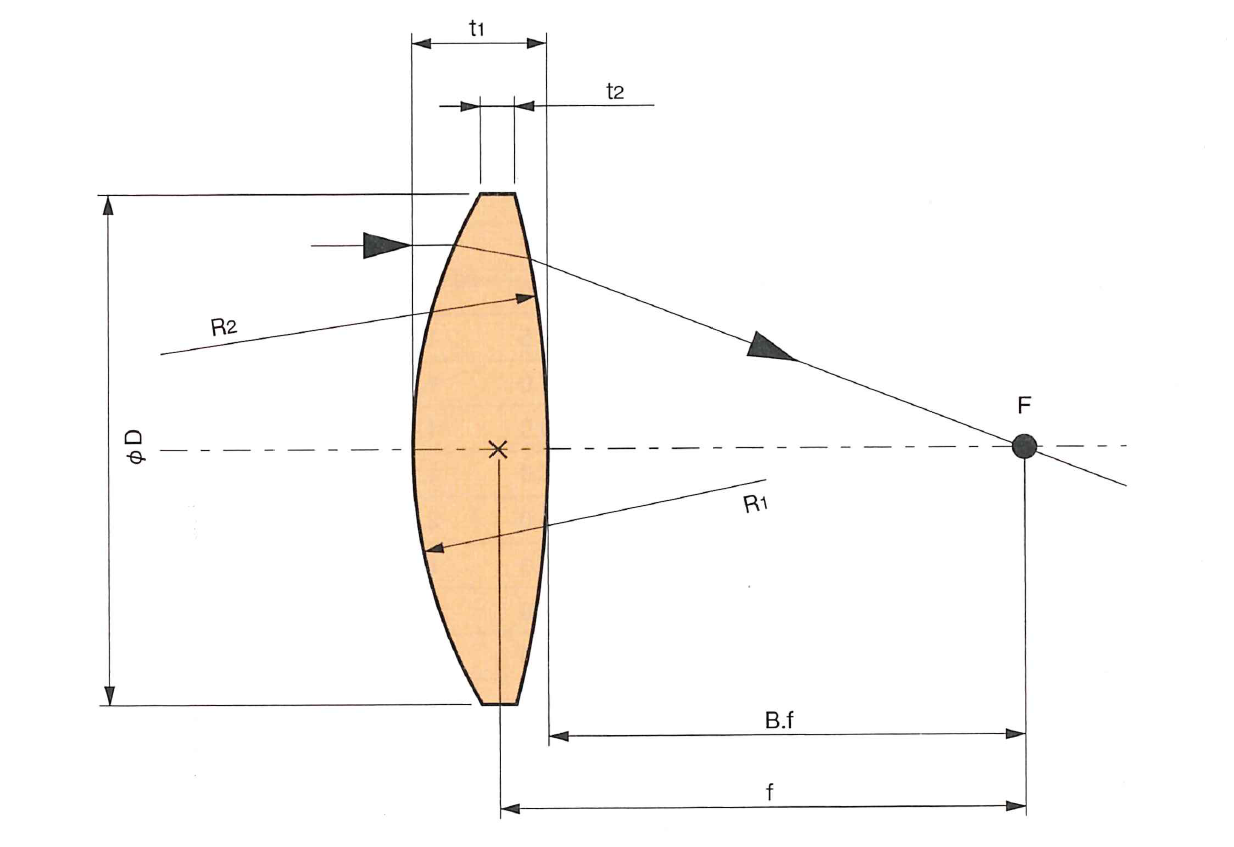

・結像（集光）させるときには、図のようにレンズの曲率が大きい面を結像（集光）側へ向けます。
・無限遠の物体を結像させるときには、同焦点距離の平凸レンズより球面収差が少なくなります。
製品番号 |
D(mm) |
f(mm) |
B.f(mm) |
t1(mm) |
t2(mm) |
価格 |
SPBQ-10-15 |
10 |
15 |
12.73 |
4.0 |
1.96 |
\12,000 |
SPBQ-10-20 |
10 |
20 |
18.30 |
3.0 |
1.55 |
\12,000 |
SPBQ-10-25 |
10 |
25 |
23.30 |
3.0 |
1.87 |
\12,000 |
SPBQ-10-30 |
10 |
30 |
28.30 |
3.0 |
2.06 |
\11,000 |
SPBQ-10-40 |
10 |
40 |
38.30 |
3.0 |
2.31 |
\11,000 |
SPBQ-10-50 |
10 |
50 |
48.30 |
3.0 |
2.45 |
\11,000 |
SPBQ-20-30 |
20 |
30 |
27.17 |
5.0 |
0.97 |
\15,000 |
SPBQ-20-40 |
20 |
40 |
37.73 |
4.0 |
1.12 |
\15,000 |
SPBQ-20-50 |
20 |
50 |
48.30 |
3.0 |
0.75 |
\14,000 |
SPBQ-20-60 |
20 |
60 |
58.30 |
3.0 |
1.15 |
\14,000 |
SPBQ-20-80 |
20 |
80 |
78.30 |
3.0 |
1.62 |
\14,000 |
SPBQ-20-100 |
20 |
100 |
98.30 |
3.0 |
1.90 |
\14,000 |
SPBQ-30-60 |
30 |
60 |
56.60 |
6.0 |
1.68 |
\20,000 |
SPBQ-30-75 |
30 |
75 |
72.17 |
5.0 |
1.62 |
\20,000 |
SPBQ-30-90 |
30 |
90 |
87.17 |
5.0 |
2.21 |
\20,000 |
SPBQ-30-120 |
30 |
120 |
117.13 |
4.0 |
1.93 |
\20,000 |
SPBQ-30-150 |
30 |
150 |
148.30 |
3.0 |
1.35 |
\20,000 |
SPBQ-30-180 |
30 |
180 |
178.30 |
3.0 |
1.63 |
\20,000 |
SPBQ-40-60 |
40 |
60 |
54.90 |
9.5 |
1.44 |
\25,000 |
SPBQ-40-80 |
40 |
80 |
76.03 |
7.0 |
1.24 |
\25,000 |
SPBQ-40-100 |
40 |
100 |
96.60 |
6.0 |
1.49 |
\25,000 |
SPBQ-40-120 |
40 |
120 |
117.17 |
5.0 |
1.28 |
\25,000 |
SPBQ-40-160 |
40 |
160 |
157.17 |
5.0 |
2.24 |
\25,000 |
SPBQ-40-200 |
40 |
200 |
197.13 |
4.0 |
1.81 |
\25,000 |
SPBQ-40-240 |
40 |
240 |
237.13 |
4.0 |
2.17 |
\25,000 |
SPBQ-40-280 |
40 |
280 |
277.13 |
4.0 |
2.44 |
\25,000 |
SPBQ-40-320 |
40 |
320 |
317.13 |
4.0 |
2.63 |
\25,000 |
SPBQ-54-50 |
54 |
50 |
40.50 |
22.0 |
2.03 |
\40,000 |
SPBQ-54-75 |
54 |
75 |
67.64 |
13.0 |
1.01 |
\40,000 |
SPBQ-54-100 |
54 |
100 |
94.33 |
10.0 |
1.52 |
\38,000 |
SPBQ-54-125 |
54 |
125 |
120.47 |
8.0 |
1.40 |
\38,000 |
SPBQ-54-150 |
54 |
150 |
146.03 |
7.0 |
1.55 |
\38,000 |
SPBQ-54-200 |
54 |
200 |
197.17 |
6.0 |
1.97 |
\38,000 |
SPBQ-54-250 |
54 |
250 |
247.17 |
6.0 |
2.79 |
\38,000 |
SPBQ-54-300 |
54 |
300 |
297.17 |
5.0 |
2.34 |
\38,000 |
SPBQ-54-350 |
54 |
350 |
347.17 |
5.0 |
2.72 |
\38,000 |
SPBQ-54-400 |
54 |
400 |
397.17 |
5.0 |
3.00 |
\38,000 |
SPBQ-54-500 |
54 |
500 |
497.17 |
5.0 |
3.41 |
\38,000 |
SPBQ-80-160 |
80 |
160 |
152.64 |
13.0 |
1.50 |
\75,000 |
SPBQ-80-240 |
80 |
240 |
234.90 |
9.0 |
1.57 |
\75,000 |
SPBQ-80-320 |
80 |
320 |
316.03 |
7.0 |
1.48 |
\75,000 |
SPBQ-80-400 |
80 |
400 |
396.60 |
6.0 |
1.61 |
\75,000 |
SPBQ-80-560 |
80 |
560 |
556.60 |
6.0 |
2.88 |
\75,000 |
SPBQ-80-800 |
80 |
800 |
796.60 |
6.0 |
3.82 |
\75,000 |
SPBQ-100-200 |
100 |
200 |
190.94 |
16.0 |
1.62 |
\120,000 |
SPBQ-100-250 |
100 |
250 |
242.64 |
13.0 |
1.72 |
\120,000 |
SPBQ-100-300 |
100 |
300 |
293.77 |
11.0 |
1.71 |
\120,000 |
SPBQ-100-400 |
100 |
400 |
394.60 |
9.0 |
2.09 |
\120,000 |
SPBQ-100-500 |
100 |
500 |
496.03 |
8.0 |
2.50 |
\120,000 |
SPBQ-100-600 |
100 |
600 |
596.03 |
7.0 |
2.44 |
\120,000 |
SPBQ-100-800 |
100 |
800 |
796.03 |
7.0 |
3.59 |
\120,000 |
SPBQ-100-1000 |
100 |
1000 |
996.03 |
7.0 |
4.28 |
\120,000 |
※在庫状況についてはお問い合わせください。
※「仕様および外観は改良のため予告なく変更することがあります」
