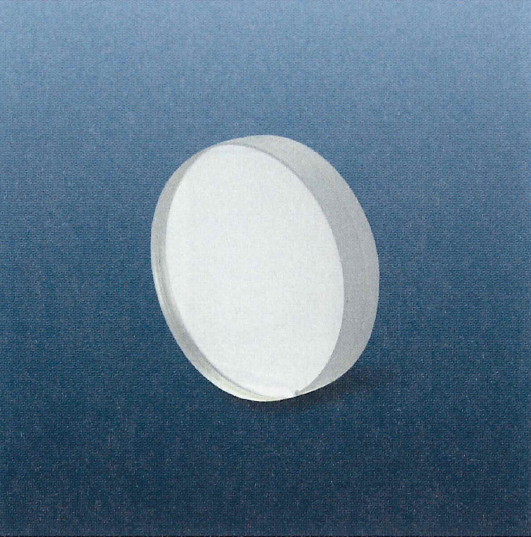

レーザーコリメーティングレンズ
焦点距離公差 |
±2％以内 |
|
外寸寸法公差 |
＋0 |
|
中心厚公差 |
±0.1mm |
|
設計波長 |
587.6nm |
|
材質 |
クラウンガラス |
|
コーティング |
広帯域減反射単層膜コーティング |
・特にレーザー光用のレンズとして光の収束、平行という点に重点を置いて設定されたレンズです。球面収差曲線に占めるように、球面収差のよく補正されたレンズで、材質はクラウンガラスとフリントガラスとの組み合わせ２枚レンズです。特にHe-Heレーザーの波長（632.8nm）を考慮して、球面収差補正をしています。

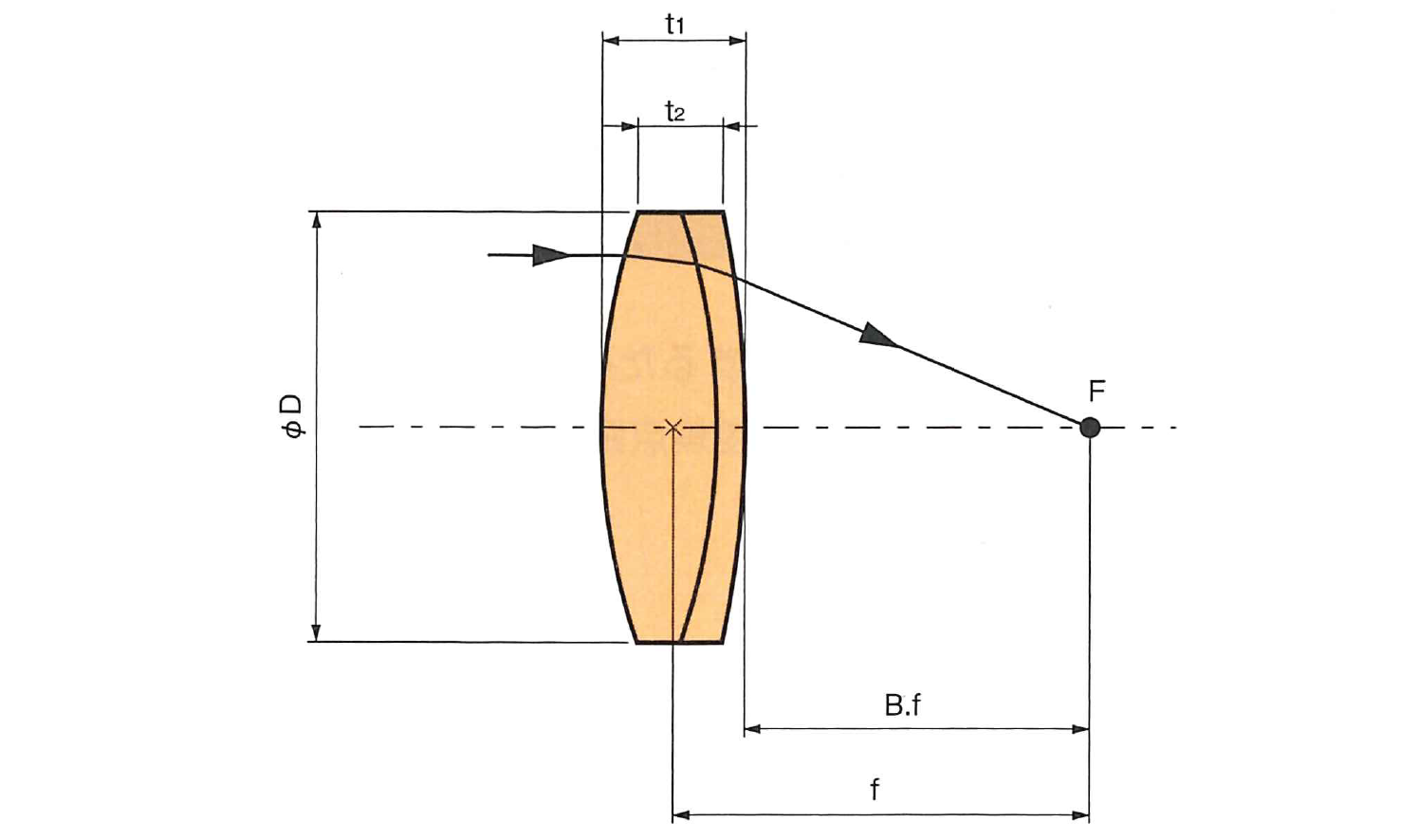

製品番号 |
D(mm) |
f(mm) |
F NO. |
B.f(mm) |
t1(mm) |
t2(mm) |
価格 |
LCP-30-120 |
30 |
120 120.1(H) 119.9(A) |
4 |
120 120.1(H) 119.9(A) |
7.0 |
4.76 |
\10,000 |
LCP-30-200 |
30 |
200 200.1(H) 119.9(A) |
6.6 |
120 120.1(H) 119.9(A) |
6.9 |
5.57 |
\10,000 |
LCP-54-300 |
54 |
300 300.1(H) 299.9(A) |
5.6 |
294.7 294.8(H) 294.6(A) |
11.0 |
8.12 |
\14,000 |
LCP-54-400 |
54 |
400 400.2(H) 399.9(A) |
7.4 |
395.2 395.3(H) 395.0(A) |
10.0 |
7.84 |
\14,000 |
※在庫状況についてはお問い合わせください。
※「仕様および外観は改良のため予告なく変更することがあります」
