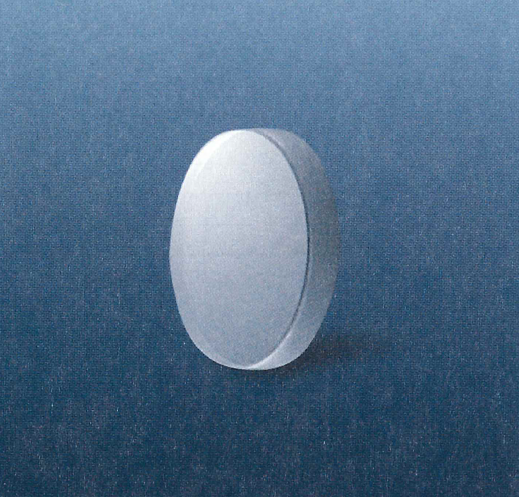

クロムウエッジ付ハーフミラー

外寸寸法公差

+0
-0.1mm(φ30 ~ φ54)
+0
-0.2mm(φ80 ~ φ130)

厚さ公差

±0.1mm

材質

BK7

R:T(入射角45°)

1:1

コーティング

クロム膜

波長帯域

400nm ~ 700nm

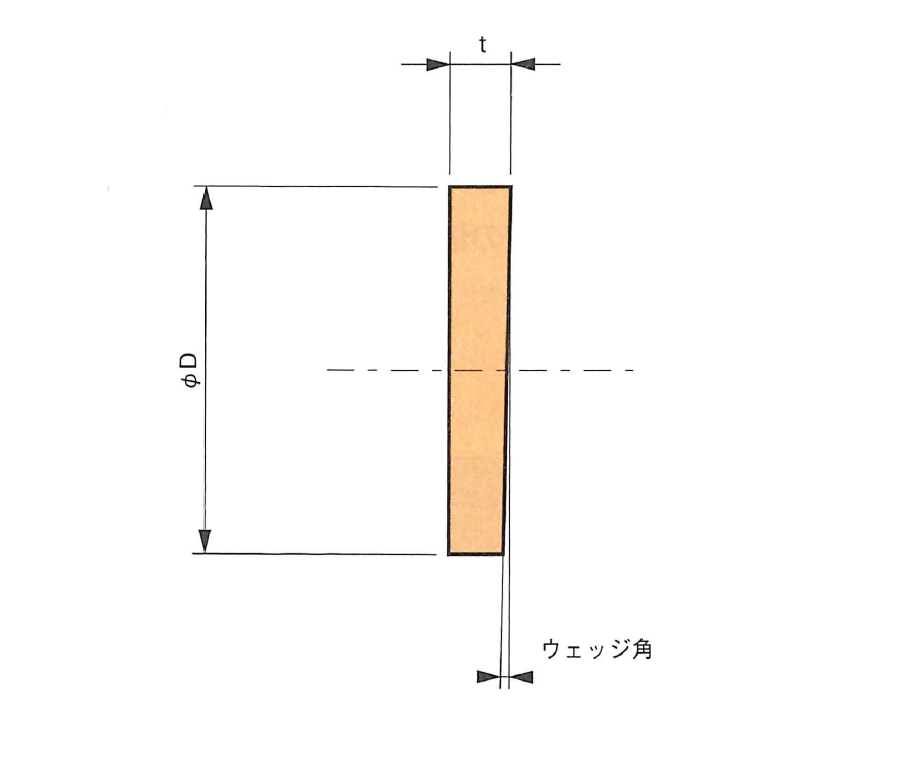

ウェッジ角

・ウェッジ基板のハーフミラーは、裏面反射による干渉ノイズを避けることができますが、透過光の光軸がずれる点に注意が必要です。クロムコーティングにより、波長依存性は小さくなります。





製品番号

D(mm)

f(mm)

ウェッジ角(°)

価格

ME-30

30

5

1

\15,000

ME-50

50

7

\30,000

ME-54

54

7

\30,000

ME-80

80

12

\72,000

ME-100

100

15

\76,000

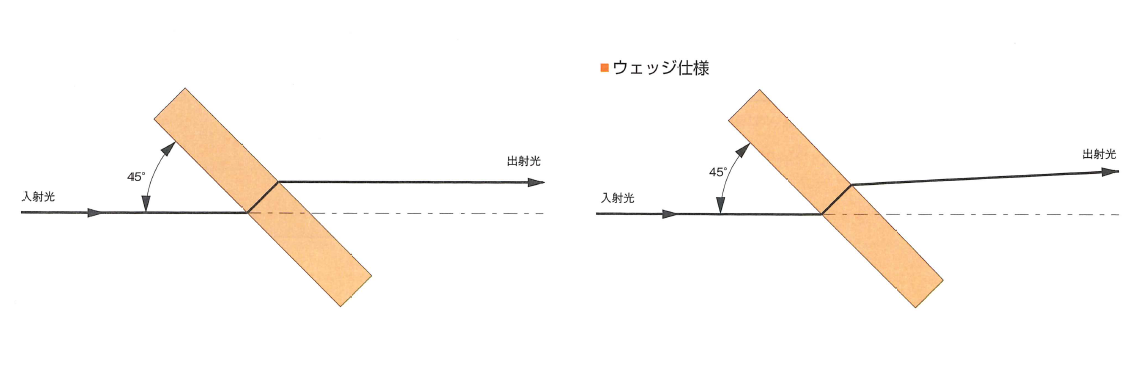

平行平面であれば透過光は厚み分だけ平行移動して出射していますが、平行平面でないウェッジ形状では透過光が入射光と平行にはならず、偏向します。

マッハツェンダー干渉計等で使用する場合には偏向の方向に注意する必要があります。



※在庫状況についてはお問い合わせください。



※「仕様および外観は改良のため予告なく変更することがあります」
