非接触ポータブル粗さ測定機
(Micro Finish Topographer : MFT)




Optical Perspectives Group社製の軽量・コンパクトな、非接触ポータブル粗さ測定機(MFT)です。

特 徴

① 大きいものも、小さいものも。これ一台で粗さ測定OK!
② 加工現場で、手軽に、素早く測定できる
③ コストパフォーマンス抜群!



① 大きいものも、小さいものも。これ一台で粗さ測定OK!

・「大型」パーツを測るときは「下向き」に、
 「小型」パーツを測るときは「上向き」に。


(大型パーツの粗さを測るとき)

  MFTを被測定物に向け、下向きに使用します

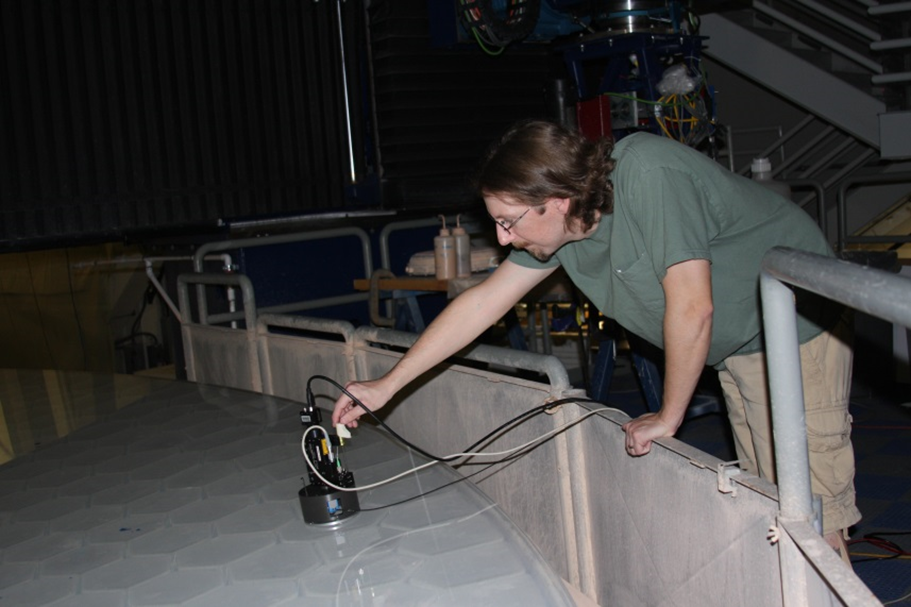

 使用例:
 チリ天文台直径7メートルのミラー測定
 (アリゾナ大学にて)

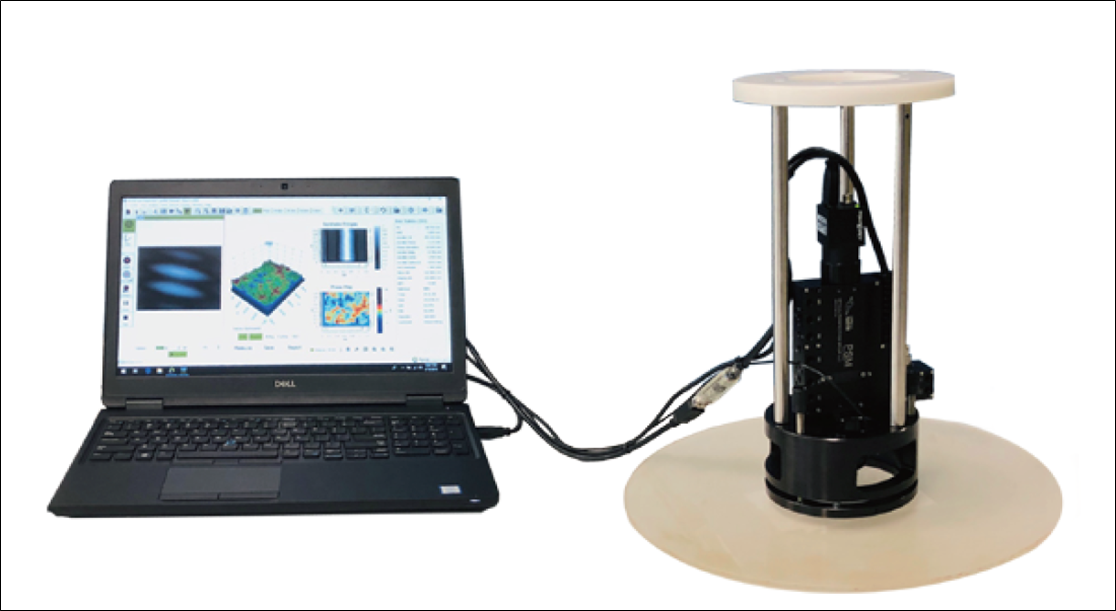

(小型パーツの粗さを測るとき)

 MFTのステージ上に被測定物を置き、上向きに使用します

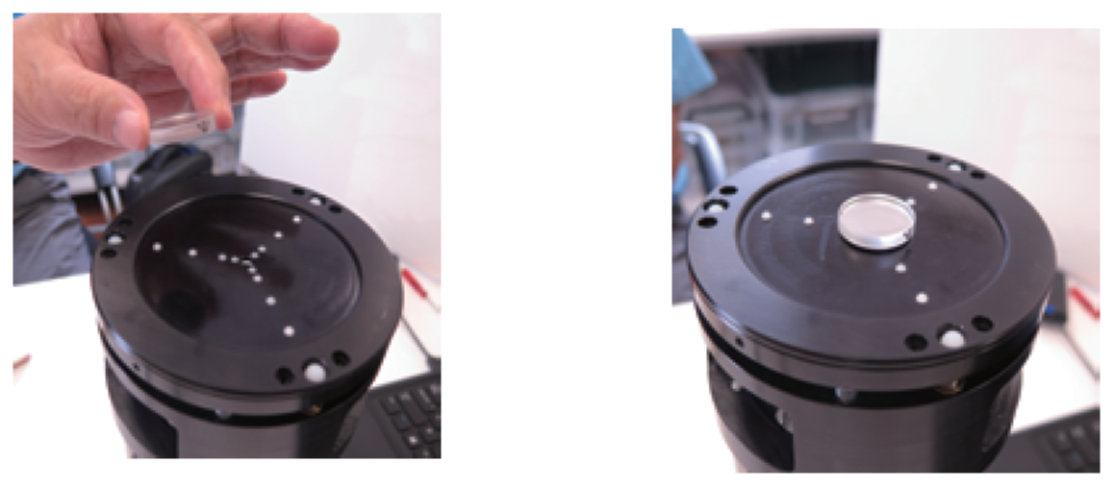

使用例:小型パーツの測定




② 加工現場で、手軽に、素早く測定できる

・コンパクトに収納でき、手軽に現場に可搬
・ダイヤモンドターニングマシン等の搭載可能

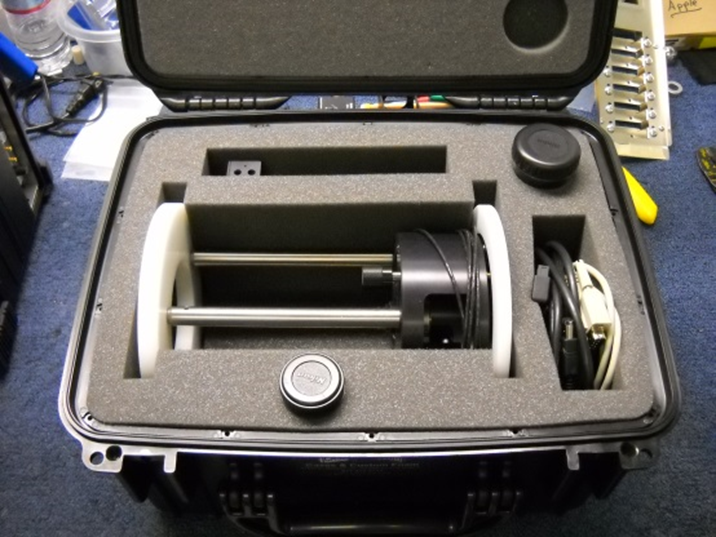

 専用ケースにコンパクトに収納

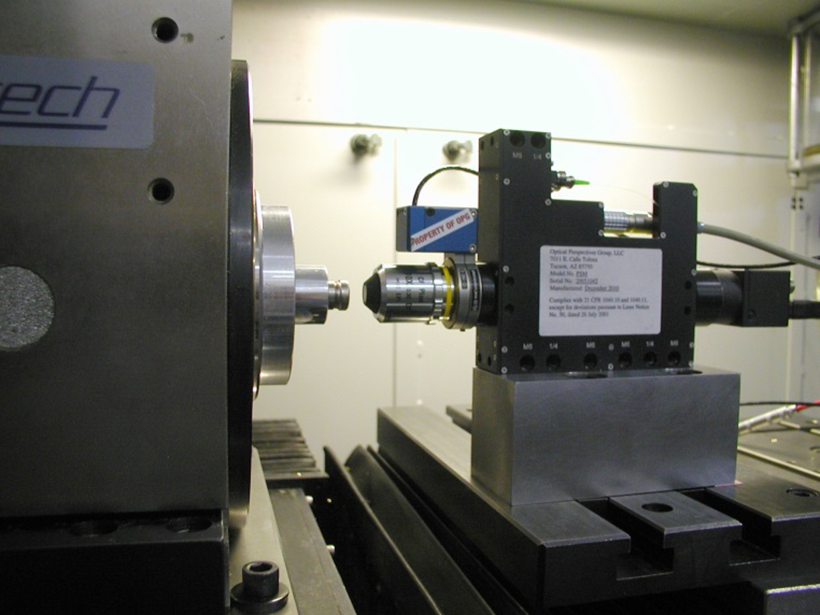

 加工機にも搭載可能













③ コストパフォーマンス抜群!

・「本体+PC+ソフトウェア」ですぐに使える

 本体+PCのシンプルな構成。

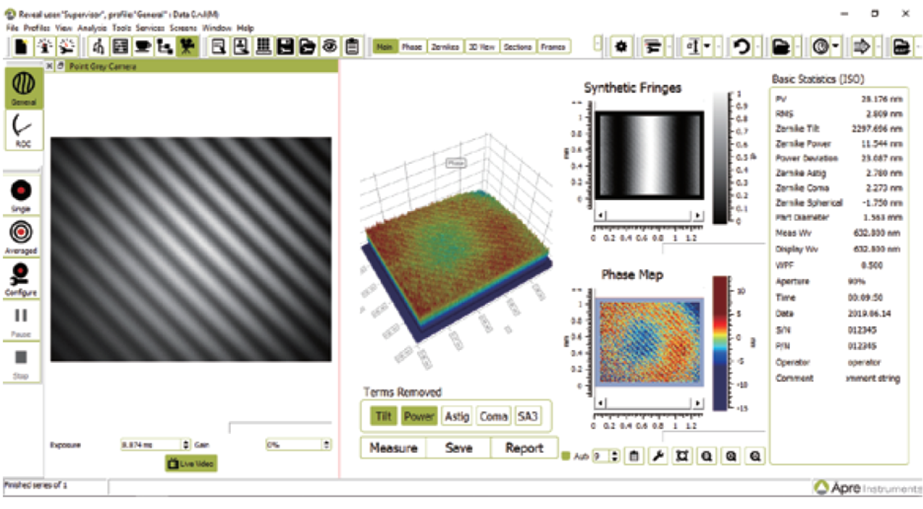

 Apre Instruments社製ソフトウェア
 「REVEAL」付属。インターネット
 ブラウザのようなユーザーインター
 フェイスで操作楽々。
 「REVEAL」はApre Instruments社の登録商標です。







MFT測定機仕様

装置の特徴 ポータブル、高解像度ビデオ干渉による表面粗さ計
方式 フェイズ測定干渉計
レンズ 10倍ミロー型(標準)、20倍ミロー型、2.5倍マイケルソン型、5倍マイケルソン型
動作距離 2.5倍=10.3mm、5倍:9.3mm, 10倍:7.4mm, 20倍、4.7mm
高さ範囲 ±6ミクロン
RMS再現性 0.05 nm
RMS 精度 0.1nm
被験物反射率 4-98%
ビデオカメラ FLUIR社製1440x1080ピクセル、1/3フォーマット、8ビットモノ、30fps/USB接続
光源 内部光源:全視野LED、ソフトウエア制御
コンピュータ 64ビット、WINDOWS10 Pro
接続 USB3
ソフトウエア Apre社、REVEAL 位相シフトと解析ソフトウエア(オプションのフューリエ付き解析付き)
重量 PSM本体:0.6kg、下向き構成:1.6kg、上向き構成:3.2kg
サイズ 189x107x31 (本体と干渉レンズ)下の図を参照の事

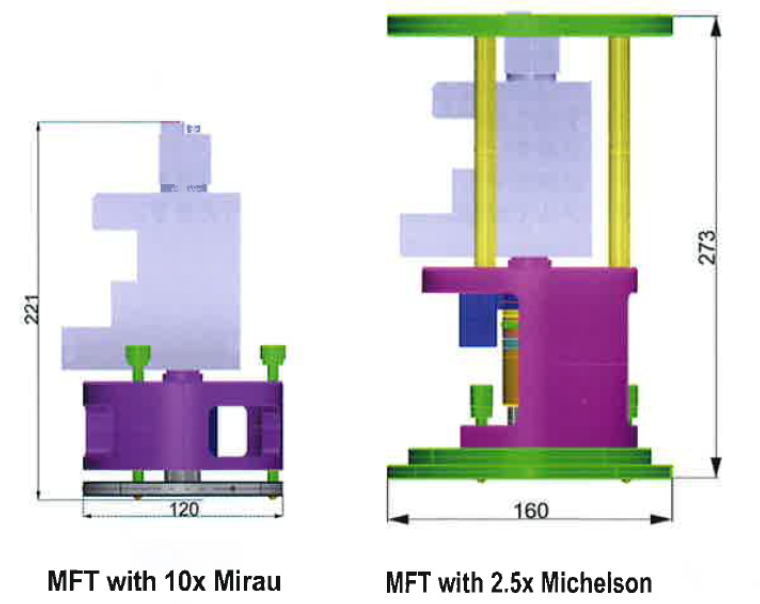

サイズ



ミロー型 (10倍、20倍)


マイケルソン型 (2.5倍、5倍)

(参考)

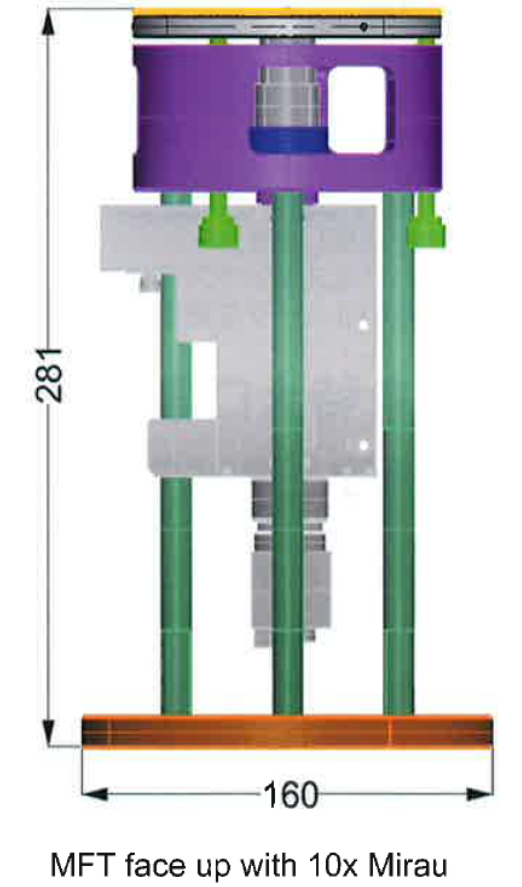

上向きミロー型 (10倍)

製品カタログ


※「仕様および外観は改良のため予告なく変更することがあります」
