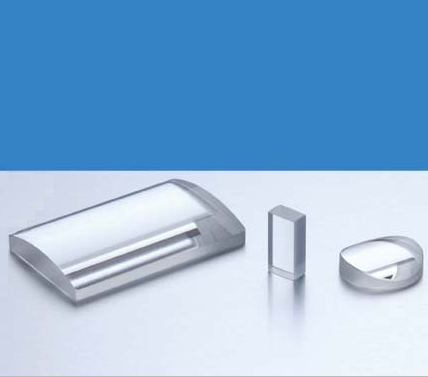

シリンドリカルレンズ（平凸（BK-7))
焦点距離公差 |
±2％以内 |
|
外寸寸法公差 |
＋0 |
|
中心厚公差 |
±0.1mm |
|
設計波長 |
587.6nm |
|
屈折率 |
1.5163（BK7） |
|
コーティング |
広帯域減反射単層膜コーティング |
・平凸シリンドリカルレンズは曲面方向にだけ光を集光する作用を持ちます。
製品番号 |
a×b(mm) |
f(mm) |
B.f(mm) |
t1(mm) |
t2(mm) |
価格 |
CPPK-1010-25 |
10×10 |
25 |
23.02 |
3.0 |
1.99 |
\12,000 |
CPPK-1010-50 |
10×10 |
50 |
48.02 |
3.0 |
2.51 |
\12,000 |
CPPK-1010-80 |
10×10 |
80 |
78.02 |
3.0 |
2.70 |
\12,000 |
CPPK-1010-100 |
10×10 |
100 |
96.02 |
3.0 |
2.76 |
\12,000 |
CPPK-1010-120 |
10×10 |
120 |
23.02 |
3.0 |
1.99 |
\12,000 |
CPPK-1010-150 |
10×10 |
150 |
118.02 |
3.0 |
2.79 |
\12,000 |
CPPK-1010-200 |
10×10 |
200 |
196.02 |
3.0 |
2.87 |
\12,000 |
CPPK-1515-50 |
15×15 |
50 |
48.02 |
3.0 |
1.89 |
\11,000 |
CPPK-1515-80 |
15×15 |
80 |
78.02 |
3.0 |
2.32 |
\11,000 |
CPPK-1515-100 |
15×15 |
100 |
98.02 |
3.0 |
2.45 |
\11,000 |
CPPK-1515-120 |
15×15 |
120 |
118.02 |
3.0 |
2.54 |
\11,000 |
CPPK-1515-150 |
15×15 |
150 |
148.02 |
3.0 |
2.63 |
\11,000 |
CPPK-1515-200 |
15×15 |
200 |
198.02 |
3.0 |
2.72 |
\11,000 |
CPPK-2020-25 |
20×20 |
25 |
21.04 |
6.0 |
1.26 |
\14,000 |
CPPK-2020-50 |
20×20 |
50 |
47.36 |
4.0 |
1.99 |
\14,000 |
CPPK-2020-80 |
20×20 |
80 |
77.36 |
4.0 |
2.77 |
\14,000 |
CPPK-2020-100 |
20×20 |
100 |
98.02 |
4.0 |
3.03 |
\14,000 |
CPPK-2020-120 |
20×20 |
120 |
118.02 |
3.0 |
2.16 |
\14,000 |
CPPK-2020-150 |
20×20 |
150 |
148.02 |
3.0 |
2.35 |
\14,000 |
CPPK-2020-200 |
20×20 |
200 |
198.02 |
3.0 |
2.51 |
\14,000 |
CPPK-2030-25 |
20×30 |
25 |
21.04 |
6.0 |
1.26 |
\17,000 |
CPPK-2030-50 |
20×30 |
50 |
47.36 |
4.0 |
1.99 |
\17,000 |
CPPK-2030-80 |
20×30 |
80 |
77.36 |
4.0 |
2.77 |
\17,000 |
CPPK-2030-100 |
20×30 |
100 |
97.36 |
4.0 |
3.03 |
\17,000 |
CPPK-2030-120 |
20×30 |
120 |
118.02 |
3.0 |
2.18 |
\17,000 |
CPPK-2030-150 |
20×30 |
150 |
148.02 |
3.0 |
2.35 |
\12,000 |
CPPK-2030-200 |
20×30 |
200 |
198.02 |
3.0 |
2.51 |
\17,000 |
CPPK-3040-50 |
30×40 |
50 |
46.04 |
6.0 |
1.20 |
\20,000 |
CPPK-3040-80 |
30×40 |
80 |
77.36 |
4.0 |
1.99 |
\20,000 |
CPPK-3040-100 |
30×40 |
100 |
97.36 |
4.0 |
1.78 |
\20,000 |
CPPK-3040-120 |
30×40 |
120 |
117.36 |
4.0 |
2.84 |
\20,000 |
CPPK-3040-150 |
30×40 |
150 |
147.36 |
4.0 |
2.53 |
\20,000 |
CPPK-3040-200 |
30×40 |
25 |
197.36 |
4.0 |
2.90 |
\20,000 |
※在庫状況についてはお問い合わせください。
※「仕様および外観は改良のため予告なく変更することがあります」
