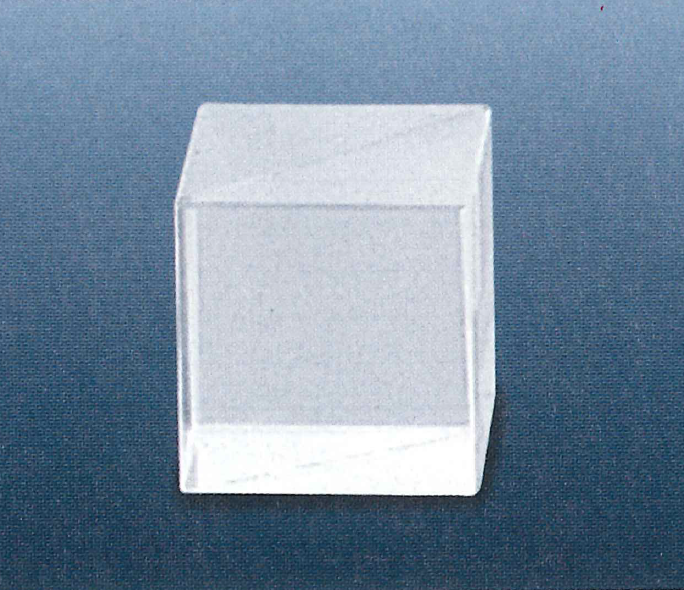

クロムハーフプリズム
外寸寸法公差 |
＋0.2 |
|
材質 |
BK7 |
|
屈折率 |
1.5163（587.6nm） |
|
面精度 |
λ/4 |
|
R : T |
1 : 1 |
|
コーティング |
クロム膜 |
|
中心波長 |
550nm |
|
波長帯域 |
400nm ～ 700nm |

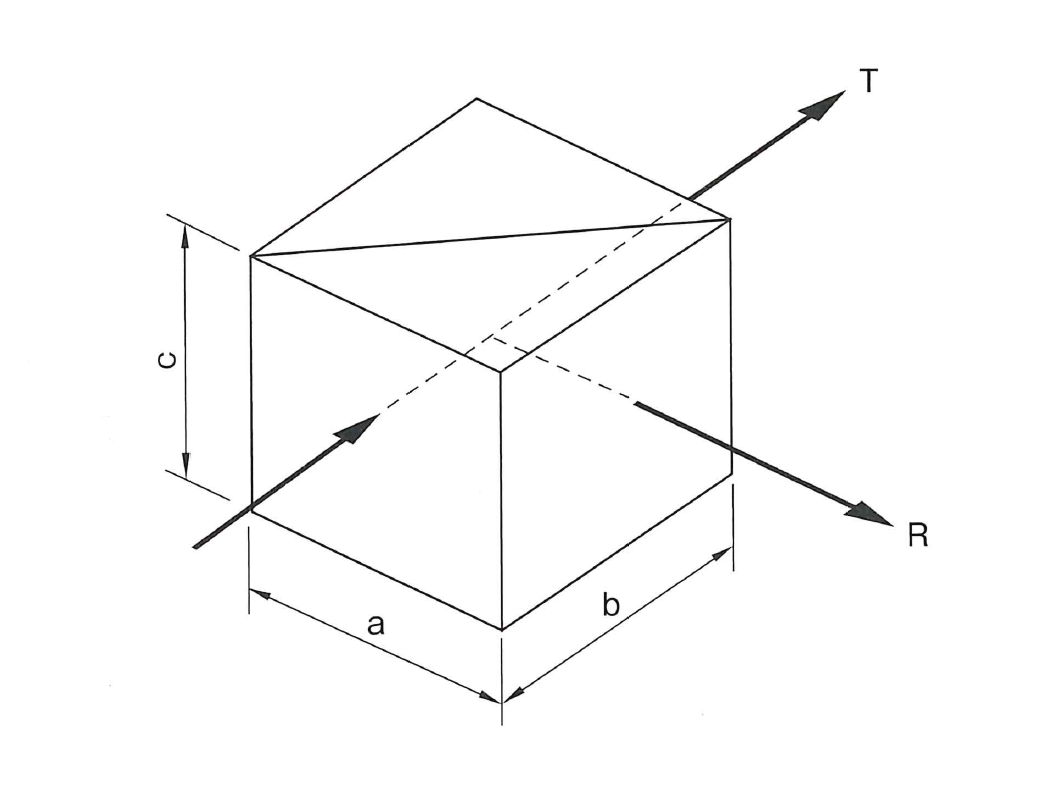

・図のように直角プリズムの斜面に金属薄膜（クロム膜）をコーティングしたものを接着したプリズムで、入射面に垂直に入射した光をハーフミラーと同じようにこの斜面で反射光（R）と透過光（T）とに分割します。
・特にR:T=1:1のプリズムをハーフプリズムと称します。プレート型のハーフミラーと異なり、反射光と透過光の光軸のずれやゴーストの出るおそれはありませんが、接着剤による吸収損失があります。プリズムの入射面および射出面にはすべて広帯域単層膜反射防止コーティングを施しています。ご要望により、R:Tの比率の異なるもの、小型のハーフプリズムも承ります。
製品番号 |
a×b×c(mm) |
価格 |
|
HPC-5 |
5 × 5 × 5 |
\9,000 |
|
HPC-7 |
7 × 7 × 7 |
\9,000 |
|
HPC-10 |
10 × 10 × 10 |
\9,000 |
|
HPC-15 |
15 × 15 × 15 |
\13,500 |
|
HPC-20 |
20 × 20 × 20 |
\17,500 |
|
HPC-25 |
25 × 25 × 25 |
\21,000 |
|
HPC-30 |
30 × 30 × 30 |
\30,000 |
|
HPC-35 |
35 × 35 × 35 |
\55,000 |
|

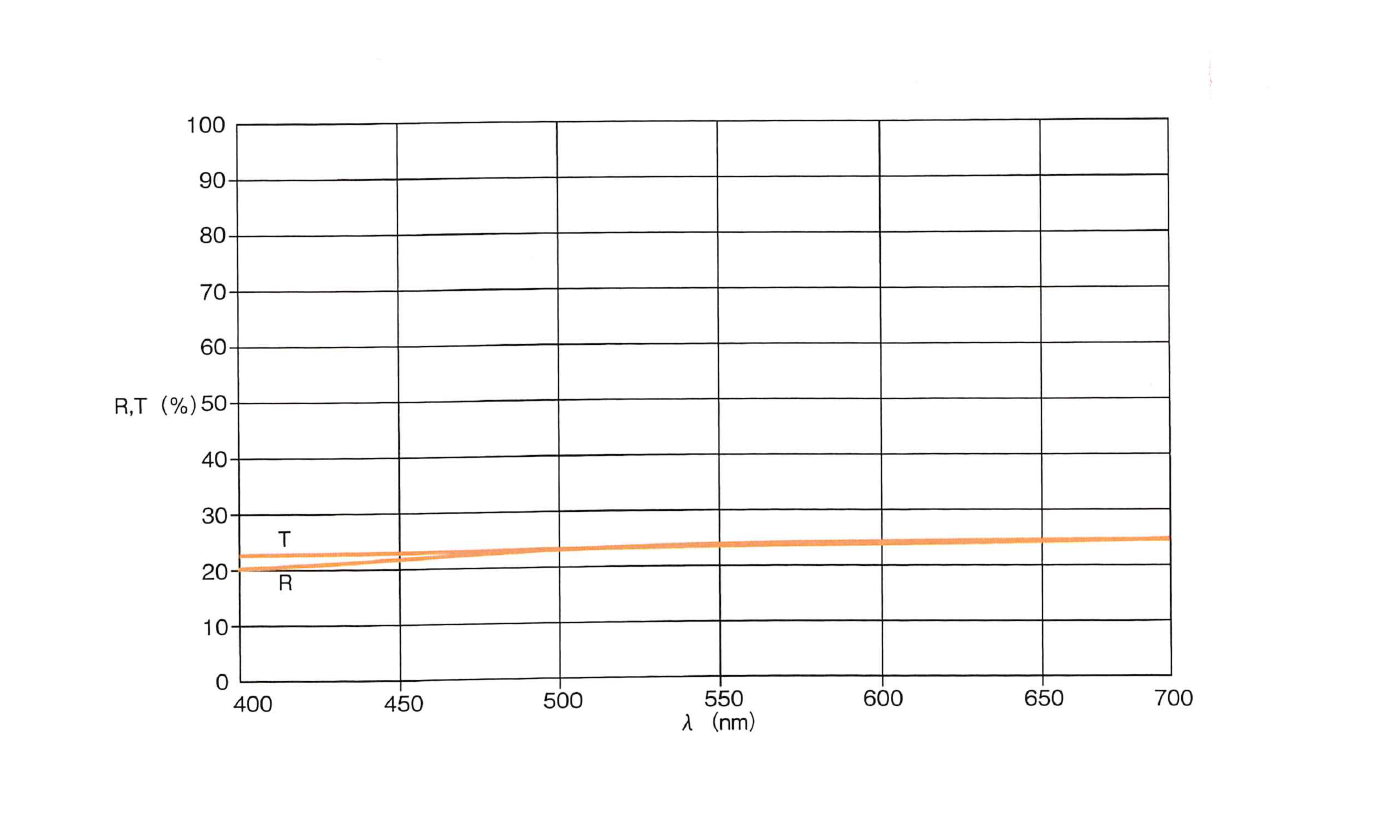

※特性グラフは実測値によるデータからのもので、製造ロットにより異なる場合があります。
※在庫状況についてはお問い合わせください。
※「仕様および外観は改良のため予告なく変更することがあります」
